深入剖析GPU服务器硬件构成与架构图解

从游戏显卡到算力巨兽的转变

说到GPU，很多人首先想到的是玩游戏用的显卡。确实，我们平时在电脑城里看到的那些花花绿绿的显卡，主要就是为了图形渲染而设计的。现在的GPU服务器已经完全不是这个概念了，它们已经从单纯的图形处理器，变成了真正的算力巨兽。

你可能不知道，现在的人工智能训练、科学计算、视频渲染这些重量级任务，基本上都离不开GPU服务器。这就好比把原来只能拉小轿车的小发动机，换成了能拉重型卡车的超级发动机。那么，这个“超级发动机”到底是怎么组成的呢？今天咱们就来好好聊聊这个话题。

GPU服务器的核心部件详解

一台完整的GPU服务器，可不是简单地把几块显卡插上去就完事了。它有着非常精密的内部结构，每个部件都发挥着不可或缺的作用。

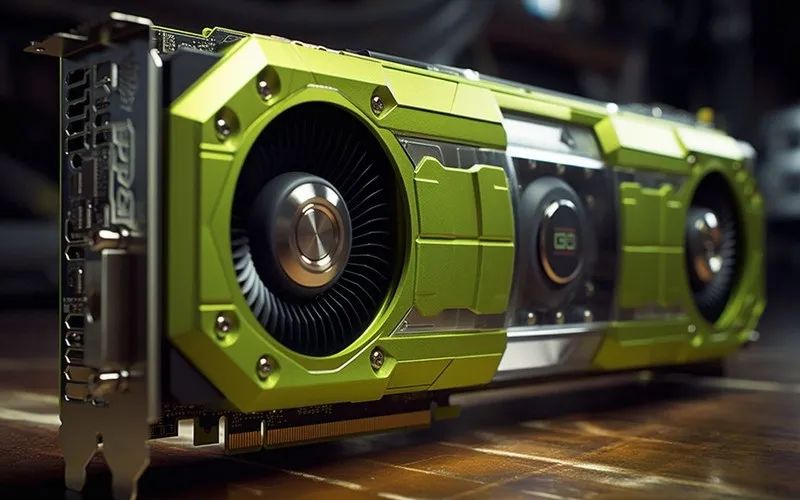

首先当然是GPU卡本身，这是整个服务器的计算核心。和咱们平时用的游戏显卡不同，服务器用的GPU通常都是专业计算卡，比如NVIDIA的A100、H100这些。它们的特点是显存特别大，计算精度高，而且能够长时间稳定运行。打个比方，游戏卡就像是跑短跑的运动员，爆发力强但不能持久；而服务器用的计算卡更像是马拉松选手，既能跑得快，又能跑得久。

其次是CPU处理器。很多人以为GPU服务器全靠GPU，其实不然。CPU在这里扮演着“总指挥”的角色，它要负责数据调度、任务分配，以及那些不适合GPU处理的串行计算任务。这就好比在一个大工厂里，GPU是生产线上的工人，而CPU就是车间主任，负责协调整个生产流程。

再来是内存系统。GPU服务器的内存配置很有讲究，既要考虑CPU需要的内存，又要考虑GPU的显存。而且它们之间还要通过高速互联，确保数据能够快速流通。现在主流的配置都是几百GB甚至上TB的内存，这样才能喂饱那些“饥饿”的GPU。

不容忽视的供电与散热系统

说到GPU服务器的“食量”，那可真是让人咋舌。一块高端计算卡的功耗就能达到300-400瓦，一台服务器如果装上8块这样的卡，光是GPU的功耗就要超过3000瓦。这还没算CPU、内存和其他部件的功耗呢。

电源系统就成了关键中的关键。现在的GPU服务器普遍采用冗余电源设计，就是准备两套或多套电源系统，万一其中一套出了问题，另一套能马上接上，确保服务器不会因为电源故障而停机。这种设计在需要7×24小时运行的生产环境中特别重要。

另一个大问题就是散热。这么多硬件挤在一个机箱里，产生的热量相当可观。常见的散热方案有几种：

• 风冷方案：通过强力风扇把热量吹走，成本低但噪音大
• 水冷方案：通过液体循环带走热量，效率高但维护复杂
• 浸没式冷却：直接把整个服务器泡在特殊的冷却液里，效果最好但成本最高

在实际应用中，选择哪种散热方案要根据具体的应用场景和预算来决定。

高速互联与网络架构

GPU服务器另一个重要的特点就是高速互联。这里说的互联包括两个方面：一是服务器内部GPU之间的互联，二是服务器与外部网络的连接。

在服务器内部，多个GPU之间需要通过NVLink或者PCIe Switch来实现高速数据传输。NVLink就像是给GPU之间修了条高速公路，让它们能够以极高的速度交换数据。而普通的PCIe通道就像是普通公路，虽然也能用，但速度就差了不少。

对外连接方面，现在的GPU服务器普遍配备100G甚至200G的网络接口。为什么要这么高的带宽呢？因为训练AI模型时需要处理海量数据，如果网络速度跟不上，再强的GPU也得等着数据“慢慢来”，这就造成了资源浪费。

业内专家经常说：“在GPU服务器集群中，网络带宽往往比单个GPU的性能更重要。”这句话很好地说明了高速网络在GPU计算中的重要性。

存储系统的特殊要求

GPU服务器的存储系统也有特殊要求。你想啊，GPU处理数据的速度那么快，如果存储系统跟不上，数据读取速度成了瓶颈，那再强的GPU也只能“饿着肚子”干活。

现在主流的方案是采用NVMe SSD组成RAID阵列，提供极高的读写速度。有些高端应用甚至会使用Optane持久内存这样的黑科技，进一步降低数据访问的延迟。

存储系统的架构也很重要。是采用本地存储还是网络存储？这需要根据具体的应用场景来决定。如果是单个服务器就能完成的任务，本地存储可能更划算；如果需要多台服务器协同工作，那么共享存储就是必须的选择了。

机箱设计与硬件布局

GPU服务器的机箱设计也很有讲究。因为要容纳多块全尺寸的计算卡，所以机箱通常都是2U或者4U的高度。2U机箱一般能装4-5块GPU，4U机箱则能装8-10块。

在硬件布局上，要考虑散热风道的设计、电源线的走线、扩展卡的位置等等。好的设计能让散热效率更高，维护更方便；而差的设计可能会导致局部过热，影响系统稳定性。

现在很多厂商都采用了GPU直插设计，就是让GPU卡竖直插入主板，这样有利于形成顺畅的散热风道。电源接口的位置也要精心设计，避免电源线阻挡风道或者影响其他硬件的安装。

实际应用场景与选购建议

了解了GPU服务器的硬件构成，咱们再来看看在实际应用中该怎么选择。

如果你要做AI模型训练，那么重点要关注GPU的浮点计算能力和显存大小。显存越大，能训练的模型就越大；计算能力越强，训练速度就越快。

如果是做科学计算，比如流体力学模拟、分子动力学仿真这些，那就要看GPU的双精度浮点性能了。这个指标在很多科学计算应用中特别重要。

对于视频渲染和图形处理应用，除了GPU性能外，还要考虑编码解码能力。现在很多GPU都内置了专门的媒体处理引擎，在这方面表现很出色。

在选购时，建议大家根据自己的实际需求来选择配置，不要盲目追求最高端。有时候，合理的配置比单纯的堆硬件更能提高性价比。比如，如果你的应用对内存带宽要求不高，那么选择中端GPU搭配大容量显存，可能比选择高端GPU但显存不够用要划算得多。

GPU服务器是一个复杂的系统，每个部件都需要精心设计和选择。希望通过今天的介绍，能让大家对GPU服务器的硬件构成有个全面的了解。下次再看到那些高大上的GPU服务器时，你就能像个内行一样，看出其中的门道了。
